使用 PlantUML、Mermaid、Flowchart 和 Graphviz 绘制技术图表

在现代软件开发和项目管理中，“图”并不只有流程图。需求分析阶段会用用户旅程图、状态图和决策树；架构设计阶段会用组件图、部署图、C4 图和依赖图；研发协作阶段会用时序图、甘特图、看板、Git 分支图和因果分析图。

这篇文章的主旨是：先判断要表达哪类关系，再选择合适的图，最后才选择绘图工具。 工具只是落地方式，图的类型才决定表达是否准确。

本文结构如下：

先给出快速结论，方便直接选图和选工具。
再说明如何根据表达目标选择图类型。
然后比较 PlantUML、Mermaid、flowchart.js 和 Graphviz 的能力边界。
最后给出落地使用建议和一个 PlantUML 活动图示例。

本文聚焦四类常见的文本绘图工具：

PlantUML：偏软件工程建模，尤其适合 UML、架构、业务流程、数据结构和工程交付物。
Mermaid：偏 Markdown 文档内嵌，适合快速表达流程、时序、状态、ER、甘特、看板、图表和轻量架构。
flowchart.js：只做简单流程图，语法直观，适合浏览器里快速渲染标准流程。
Graphviz：偏通用图布局引擎，适合依赖关系、网络拓扑、调用图、状态空间、知识图谱等节点和边很多的图。

结论摘要

如果只想快速决策，可以先记住两句话：

不确定用什么图时，先问：我要表达的是顺序、交互、状态、结构、部署、时间、层级、复杂关系，还是数据。
不确定用什么工具时，默认 Mermaid；需要严谨工程模型用 PlantUML；节点关系太复杂用 Graphviz；只做简单网页流程图再考虑 flowchart.js。

精简速查：

场景	图类型	工具
讲顺序	流程图、活动图	Mermaid、PlantUML
讲交互	时序图	PlantUML、Mermaid
讲状态	状态图	PlantUML、Mermaid
讲结构	C4 图、组件图、类图、ER 图	PlantUML、Mermaid
讲部署和网络	部署图、拓扑图、依赖图	PlantUML、Graphviz
讲计划	甘特图、时间线	Mermaid、PlantUML
讲拆解	WBS、Mindmap、TreeView	PlantUML、Mermaid
讲复杂关系	有向图、无向图、知识图谱	Graphviz
讲数值	Sankey、XY Chart、Radar、Treemap	Mermaid

第一步：选图

选图的核心是判断“关系类型”。一张好图只回答一个主要问题：顺序、交互、状态、结构、部署、时间、层级、关系或数据。不要让一张图同时承担所有解释任务。

想表达的问题	推荐图类型	适合场景
事情怎么一步步发生	流程图、活动图、用户旅程图	业务流程、审批流、研发流程、用户操作路径
谁和谁按什么顺序交互	时序图	接口调用、登录认证、支付链路、消息队列、异步回调
对象有哪些状态，如何迁移	状态图	订单、工单、任务、设备、账号、连接会话生命周期
系统由哪些部分组成	C4 图、组件图、架构图	系统上下文、服务边界、模块职责、平台架构
代码或领域对象如何关联	类图、对象图、ER 图	领域模型、数据库表关系、对象结构
服务部署在哪里，网络如何连接	部署图、网络拓扑图、依赖图	生产部署、服务拓扑、上下游影响分析
时间计划和里程碑如何安排	甘特图、时间线、Chronology	项目计划、版本路线、事件复盘
任务或知识如何拆解	WBS、Mindmap、TreeView、文件树	需求拆解、任务拆解、知识整理、目录展示
很多节点之间有什么关系	有向图、无向图、知识图谱	包依赖、调用关系、资源关系、状态空间
数量、流量或比例如何变化	Sankey、Pie、XY Chart、Radar、Treemap	流量流向、指标趋势、能力对比、结构占比

选图时还要考虑读者和抽象层级：

面向业务方：少节点、少术语，优先流程图、用户旅程图、时间线。
面向研发团队：保留服务名、接口名、状态名和异常分支，优先 C4 图、组件图、时序图、状态图。
面向运维和排障：强调部署位置、网络连接、依赖关系和调用链，优先拓扑图、部署图、依赖图。
面向长期维护：节点命名要稳定，避免跟随临时代码变量频繁变化。

如果只是字段清单、接口参数、简单对比，表格通常比图更清楚。只有当“关系、顺序、层级、依赖、状态迁移或数量流向”是重点时，图才真正有价值。

第二步：选工具

选工具时，不要只看“能不能画”，还要看文档平台是否支持、团队是否熟悉、图是否会长期维护、是否需要 CI 渲染或校验。

工具	能力范围	最适合的图	优点	局限
PlantUML	UML、架构、流程、计划、数据结构	UML、C4、活动图、组件图、部署图	工程语义强，适合正式设计文档	语法体系较大，环境依赖 Java/渲染器
Mermaid	Markdown 内嵌的多类型图表	流程图、时序图、ER、甘特、看板、轻量架构	文档平台支持广，上手快	复杂图控制力有限，不同平台支持版本可能不同
flowchart.js	标准流程图	简单业务流程、判断流程	DSL 简单，浏览器集成容易	只适合流程图
Graphviz	通用图布局	依赖图、网络图、拓扑图、大规模关系图	布局引擎强，适合复杂节点关系	语义不如 UML 工具明确，样式调优需要经验

工具选择建议：

README、博客、知识库、轻量方案，优先 Mermaid。
正式设计文档、UML、C4、部署、状态、活动图，优先 PlantUML。
依赖图、拓扑图、调用图、大规模节点关系，优先 Graphviz。
网页里只展示简单标准流程图，并且不需要其他图类型，可以用 flowchart.js。
团队已有统一文档平台时，先看平台支持的渲染版本。Mermaid 尤其要注意版本差异。
图会长期维护时，优先选择文本 DSL 清晰、团队熟悉、CI 能渲染或校验的工具。
一张图超过一个屏幕还看不清时，不要继续调样式，应该拆图。常见拆法是“业务流程图 + C4/组件图 + 时序图 + 部署图”。

工具能力

PlantUML

PlantUML 早期以 UML 出名，但现在已经是比较完整的工程图 DSL。它适合写进设计文档、架构决策记录、需求说明和接口文档。

PlantUML 适合绘制：

UML 图：时序图、用例图、类图、对象图、活动图、组件图、部署图、状态图、时序约束图。
架构和建模图：C4 图、Archimate、实体关系图、信息工程 IE 图、Chen ER 图。
流程和计划图：活动图、甘特图、Chronology、WBS、MindMap。
工程辅助图：网络图、文件树、JSON/YAML 数据结构、EBNF、正则表达式、Wireframe/UI Mockup、Ditaa、SDL、数学公式。

Mermaid

Mermaid 的优势是贴近 Markdown。GitHub、GitLab、Obsidian、语雀、很多文档平台和静态站点都能直接或通过插件渲染 Mermaid。Mermaid 当前支持的类型已经很多，不再只是流程图和时序图。

Mermaid 适合绘制：

软件设计图：Flowchart、Sequence Diagram、Class Diagram、State Diagram、Entity Relationship Diagram、Requirement Diagram、C4 Diagram、Architecture Diagram、Packet、Block Diagram。
项目和协作图：User Journey、Gantt、Timeline、Kanban、GitGraph、Mindmaps。
分析和数据图：Pie Chart、Quadrant Chart、Sankey、XY Chart、Radar、Treemap、Venn、Ishikawa、Wardley Map。
建模补充：ZenUML、Event Modeling、TreeView。

实践注意：

Mermaid 很适合“够用即可”的图，不适合把复杂架构画到像专业制图软件一样精细。
新版本 Mermaid 支持为部分图选择布局和外观，例如 flowchart 和 state diagram 可使用 Dagre 或 ELK 布局；复杂流程图可尝试 ELK 减少线条交叉。
写 Mermaid 时避免节点文字裸写特殊词和复杂符号。比如流程图里的 end 容易被解析器误解，稳妥做法是给文本加引号。

flowchart.js

这里的 flowchart.js 不是通用绘图语言，而是一个专门画简单流程图的浏览器/终端 SVG 渲染器。

flowchart.js 适合绘制：

开始/结束节点。
普通操作节点。
输入、输出、输入输出节点。
子流程节点。
条件判断节点。
并行节点。
带方向的连线。

Graphviz

Graphviz 的重点不是某一种业务图，而是把节点和边自动布局。它用 DOT 语言描述有向图、无向图、子图和集群，再通过不同布局引擎生成图。

Graphviz 适合绘制：

有向依赖图：模块依赖、包依赖、构建依赖、任务 DAG、调用链。
无向关系图：社交网络、知识图谱、资源关联、实体关系探索。
层级图：组织结构、决策树、有限状态空间、编译器 AST。
网络拓扑图：服务节点、路由关系、集群连接。
复杂集群图：按子系统、团队、服务边界分组的大图。

Graphviz 的布局引擎决定了图的气质：

dot：层级/分层有向图，适合依赖图、流程 DAG、调用链。
neato：弹簧模型布局，适合一般网络关系。
fdp：力导向布局，适合无向图。
sfdp：可扩展力导向布局，适合大规模图。
circo：环形布局，适合循环关系。
twopi：径向布局，适合中心向外扩散的关系。
osage：集群图布局，适合分组明显的图。
patchwork：矩形树图，适合按权重展示分组面积。

落地使用

编辑和预览

在实践中，可以通过下面几种方式使用这些绘图工具：

Visual Studio Code：PlantUML 插件可以实时预览 UML 图；Markdown Preview Mermaid Support 支持在 Markdown 中预览 Mermaid 图。
语雀、Obsidian、GitHub、GitLab 等文档平台：适合直接在文档里嵌入 Mermaid；使用前要确认平台支持的 Mermaid 版本。
命令行和 CI：适合将 PlantUML、Mermaid CLI 或 Graphviz 加入构建流程，保证图能随文档一起生成和检查。

写作建议

一张图只回答一个核心问题。
图名要描述结论，而不只是描述类型，例如“订单状态流转图”比“状态图”更清楚。
节点名要稳定，尽量使用业务概念或系统边界，不要使用临时变量名。
大图要拆分：业务流程、系统结构、接口交互、部署拓扑分别画。
复杂图要配合文字解释，不要让读者自己猜重点。

示例

下面是一个 PlantUML 活动图示例，用于表达软件研发流程。这个例子适合展示“流程推进 + 并行活动 + 关键交付物”，因此用活动图比单纯的节点关系图更合适。

@startuml
skinparam defaultTextAlignment left
skinparam noteBackgroundColor #F9F9F9
skinparam noteBorderColor #CCCCCC

title 软件研发流程

:需求收集;
note right
    **关键活动:**
    1. 收集产品需求
    2. 进行市场分析
    3. 进行用户反馈
end note
note left
    **交付物:**
    1. 用户故事
    2. 需求池
end note

:迭代规划;
note right
    **关键活动:**
    1. 讨论需求
    2. 组织需求讨论会
    3. 分析市场数据
    4. 制定迭代计划
end note
note left
    **交付物:**
    1. 迭代路线图
    2. 下个迭代计划
end note

:设计;
note right
    **关键活动:**
    1. 制定系统架构
    2. 设计 *
    3. 小规模评审（产品内部）*
    4. 大规模评审 *
    5. 迭代启动会 *
end note
note left
    **交付物:**
    1. 设计文档
      - 业务流程图
      - 实体设计
      - 原型和平面设计
      - 开放接口设计
      - 作业设计
      - 系统参数设计
    2. 产品原型
end note

split
    :开发;
    note right
        **关键活动:**
        1. 开发任务拆解会 *
        2. 编写代码
        3. 进行单元测试
        4. 进行代码审查
    end note
    note left
        **交付物:**
        1. 可运行的软件代码
    end note
split again
    :测试;
    note right
        **关键活动:**
        1. 测试任务拆解会 *
        2. 制定测试计划 *
        3. 撰写测试用例 *
        4. 测试用例评审 *
        5. 执行功能测试 *
        6. 执行接口测试 *
        7. 执行性能测试
        8. 执行安全测试 *
        9. 执行 UI 测试 *
        10. 执行兼容性测试
        11. 执行回归测试 *
    end note
    note left
        **交付物:**
        1. 测试报告
        2. 缺陷跟踪列表
    end note
end split

:验收发布;
note right
    **关键活动:**
    1. 对软件进行最终的验收
    2. 准备发布所需的文档和材料
    3. 将经过测试的产品发布给用户
    4. 进行后续的用户支持和反馈收集
    5. 迭代评审会 *
end note
note left
    **交付物:**
    1. 发布的软件产品
    2. 相关文档
end note

:部署;
note right
    **关键活动:**
    1. 部署软件产品到生产环境中
end note

@enduml

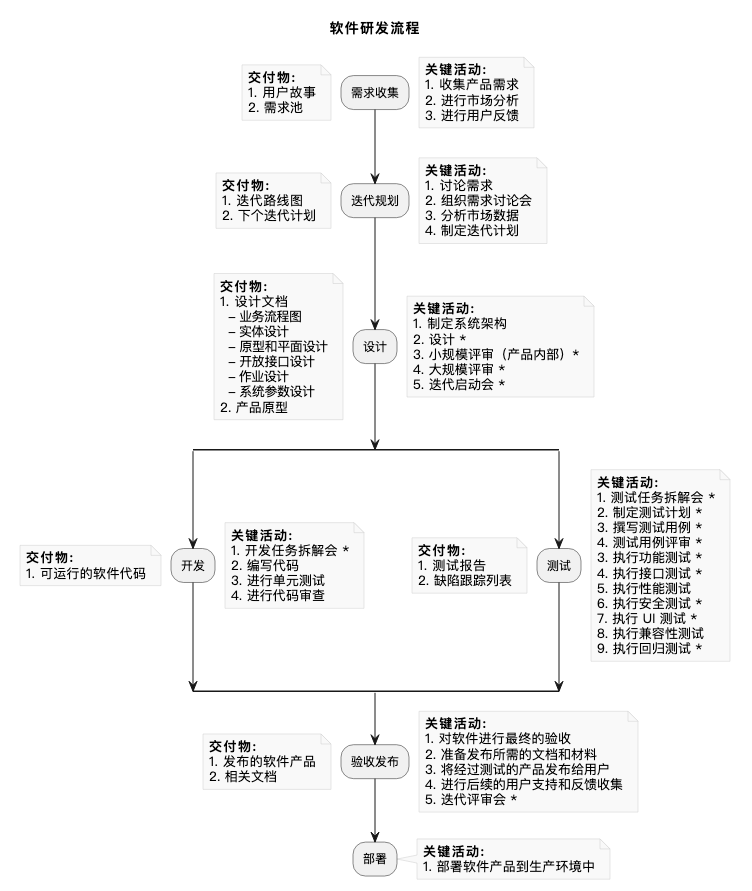

效果图：
